建筑腳手架知識

一、腳手架的分類：

腳手架是為建筑施工而搭設的上料、堆料與施工作業用的臨時的結構架，是進行施工作業重要的輔助設施。

腳手架的種類很多，按其搭設位置分為外腳手架和里腳手架兩大類；按其構造形式分為多力桿式、框式、橋式、吊式、掛式、升降式、以及用于層間操作的工具式腳手架，其所用材料分有木、竹、鋼管腳手架，鋼管腳手架是我國應用最廣、擁有量最多的架設工具，一般采用A3電焊鋼管，它的狀況、發展與完善對我國建筑腳手架技術的進步將具有舉足輕重的影響。

對腳手架的基本要求是，其寬度應滿足工人操作、材料堆放和運輸?shù)囊螅瑘?jiān)固穩定，裝拆方便，能多次周轉使用。

二、腳手架的設計

1、腳手架的設計與一般結構設計相比，其具有以下特點：

(1)所受荷載變異性較大；（施工人員及材料的重量隨時變動）。

(2)扣件連接節點屬于半剛性，且節點剛性大小與扣件質量、安裝質量有關，節點性能存在較大變異。

(3)腳手架結構、構件存在初始缺陷，如桿件的初彎曲、銹蝕、搭設尺寸誤差、受荷偏

心等均較大；

(4)與墻的連接點，對腳手架的約束性變異較大。

(5)安全儲備小

在過去的很長時期，由于經濟和科學技術發展水平限制，腳手架基本依經驗做法搭設，而不設計和計算，隨意性大，安全得不到科學和可靠保證；腳手架材料、形式都有很大變

化后該問題更突出。

2、腳手架的承力

結構主要指作業層、橫向構架和縱向構架三部分。作業層是直接承受施工荷載，荷載由腳手板傳給小橫桿，再傳給大橫桿和立柱。橫向構架由立桿和小橫桿組成，是腳手架直接承受和傳遞垂直荷載的部分，它是腳手架的受力主體。縱向構架主要是提高腳手架的整體穩定性。

二、扣件式鋼管腳手架

（一）特點

扣件式鋼管腳手架是目前使用最為廣泛的一種腳手架品種。扣件式鋼管腳手架由鋼管和扣件組成，并具有以下特征：
 　　(1)承載力大。當腳手架搭設的幾何尺寸和構造符合扣件式鋼管腳手架安全技術規范要求時，一般情況下，腳手架的單根立管承載力可達15-35kN。
 　　(2)加工、裝拆簡便。鋼管和扣件均有國家標準，加工簡單，通用性好，且扣件連接簡單，易于操作，裝拆靈活，搬運方便。
 　　(3)搭設靈活，適用范圍廣。鋼管長度易于調整，扣件連接不受高度、角度、方向的限制，因此扣件式鋼管腳手架適用于各種類型建筑物結構的施工。
 　　(4)扣件式鋼管腳手架用材料。扣件式鋼管腳手架用材量較大，搭拆耗費人工較多，材料和人工費用也消耗大，施工工效不高，安全保證性一般。

（二）適用范圍
 根據扣件式鋼管腳手架的特點，其適用范圍如下：
 1)工業與民用建筑施工用單、雙排腳手架。
 2)水平混凝土結構工程施工用模板支撐腳手架。
 3)高聳建筑物，如煙囪、水塔等結構施工用腳手架。
 4)上料平臺及安裝施工用滿堂腳手架。
 5)棧橋、碼頭、公路高架橋施工用腳手架。
 6)其他臨時建筑物的骨架等。

（三）基本構架形式

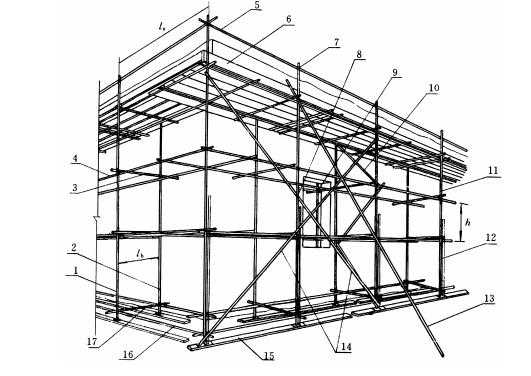

扣件式鋼管腳手架的基本構架形式如圖8.1所示。

1—外立桿2—內立桿3—橫向水平桿4—縱向水平桿5—欄桿6—擋腳板7—直角扣件

8—旋轉扣件9—連墻件10—橫向斜撐11—主立桿12—副立桿13—拋撐14—剪刀撐

15—墊板16—縱向掃地桿17—橫向掃地桿
